Weimi ES系列手动影像测量仪

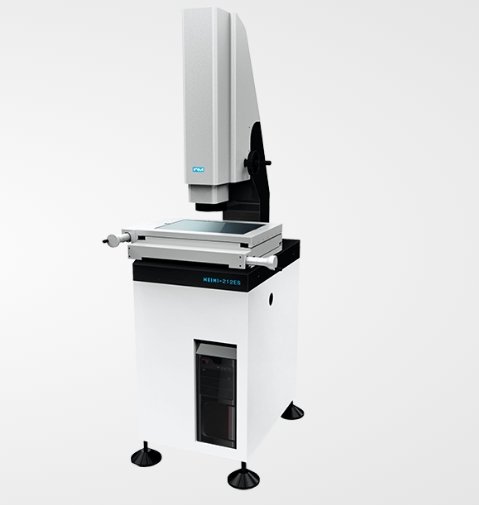

Weimi ES系列手动影像测量仪的图片
参考报价:
面议
品牌:
天勤仪器
关注度:
242
样本:
暂无
型号:
Weimi ES系列手动影像测量仪
产地:
广东
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 1
名 称:东莞市天勤仪器有限公司
认 证:工商信息已核实
访问量:7184
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

高精度大理石底座、立柱、保证拥有极高的稳定性及刚性。

三层球墨铸铁工作台设计、配合精密V型交叉导轨、长久使用不会变形,有效保证极高的机械精度。

高精度大理石底座、立柱、保证拥有极高的稳定性及刚性。

三层球墨铸铁工作台设计、配合精密V型交叉导轨、长久使用不会变形,有效保证极高的机械精度。

仪器特点

■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性

■ 三层球墨铸铁工作台设计、配合精密V型交叉导轨、长久使用不会变形,有效保证极高的机械精度

■ 高品质光学系统和高分辨率CCD,确保拥有高品质的测量画面

■ 三环八区LED环形表面冷光源及轮廓光源、避免灯光发热而影响精密产品的变形

■ 多角度多区灯、保证产品特殊位置的准确抓取,有效饿提高了测试精度,软件控制灯光,设备无任何开关,可有效节省售后成本

■ 配置自动weimiDD/weimi10全自动变倍镜头,变换倍率无须校正,有效的避免了测试的人为误差

■ 自主研发影像测量仪软件、功能强大、操作简单

■ 适用于:PCB、LCD、TET、手机金属中框全尺寸等行业

型号参数

型号

WEIMI212ES

WEIMI322ES

WEIMI432ES

WEIMI542ES

WEIMI652ES

WEIMI762ES

外型尺寸 L*W*H(mm)

610*510*1720

710*510*1720

910*710*1720

700*1640*1730

800*1560*1730

900*1660*1730

测量范围(mm)

X

200

300

400

500

600

700

Y

100

200

300

400

500

600

Z

200

200

200

200

200

200

工作台(mm)

工作台面

360*260

460*360

560*560

660*560

760*660

860*760

材质

00级大理石&QT500球墨铸铁/V型交叉导轨

玻璃尺寸

260*160

360*260

460*360

560*460

660*560

760*660


承重kg

35(可定制)

总重量(kg)

160

260

360

500

650

750

影像测量及测量系统

CCD

weimi10 1/3寸彩色高分辨率摄像机 520TV线(可选配)

变焦物镜

自主研发weimiDD全自动变倍镜头

视频放大倍率

30-225X

物方视场

10.6-1.6mm

工作距离

90mm

线性精度(um)

X/Y精度≤3+L/200 Z精度≤5+L/50("L"指被测物体长度,单位mm)

重复精度(mm)

≤0.003

定位精度(mm)

0.001

照明

LED表面光及下光源,亮度可调

温湿度

温度范围:15-30°C,相对温度:20-80%(非冷凝)

电源

220V±10%(AC) 50HZ

机器功(w)

400

400

400

500

500

500
